取扱鋼材

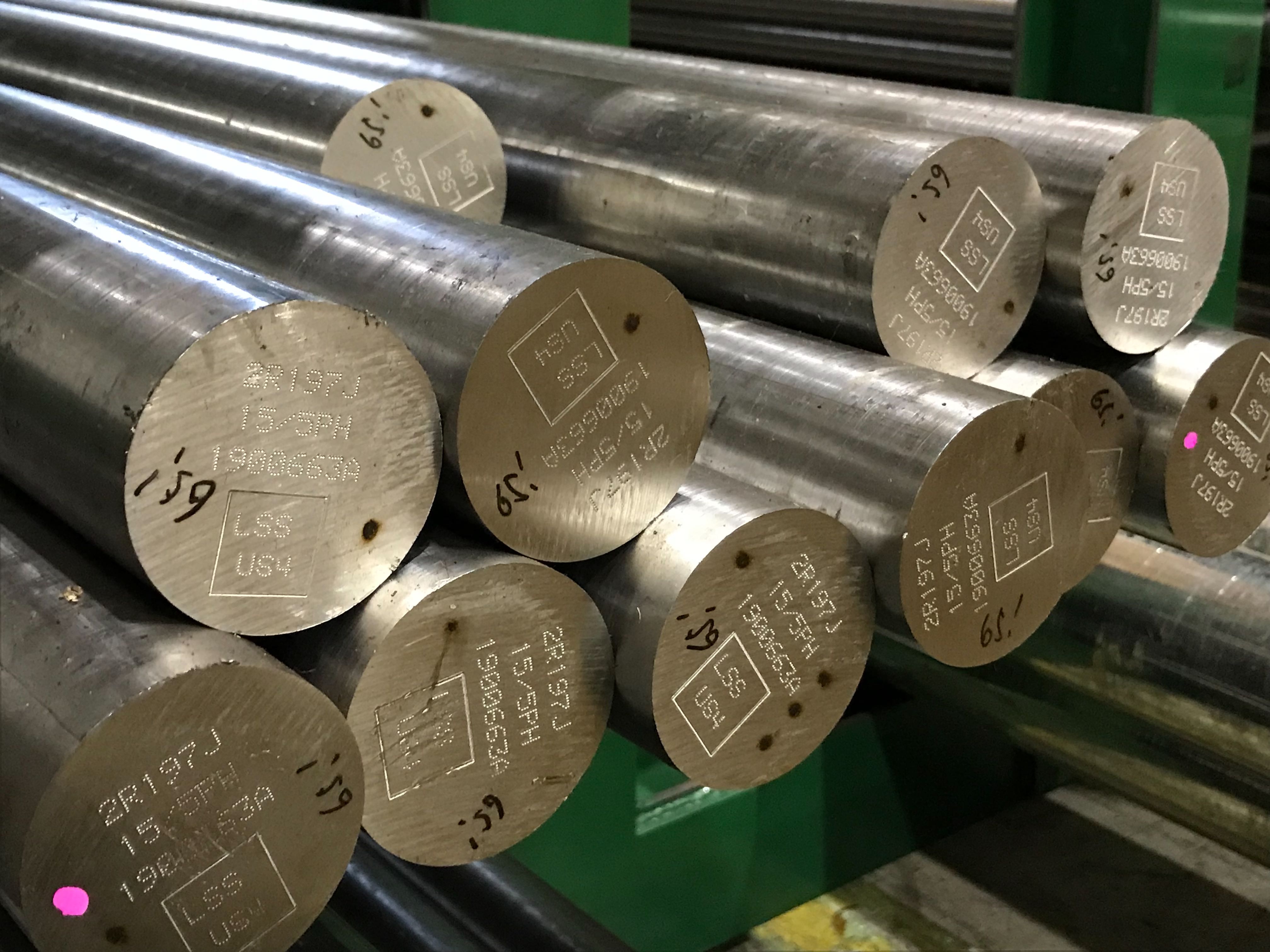

15-5PH

15-5PHとは、析出硬化系ステンレス鋼で、耐食性と高強度を兼ね備えています。銅を添加することにより析出硬化性を持たせており、磁性があります。 15-5PH はステンレス鋼の中で多く航空機材料として用いられており、C＜0.07％、Ni4.5％、 Cr15％、Cu3.5％が主成分の鉄であり、耐腐食性や疲労特性に優れ、低合金鋼の代替としても広く用いられています。 15-5PHはJIS 規格外の析出硬化型ステンレス鋼であり、航空機以外ではあまりなじみの無い金属材料です。

お気軽にご相談ください

用途

シャフト類、タービン類、自動車、航空機

代表成分

15-5PHの成分値はC＜0.07％、Ni4.5％、 Cr15％、Cu3.5％が主成分の鉄であり、耐腐食性や疲労特性に優れ、低合金鋼の代替としても広く用いられています。 15-5PHはJIS 規格外の析出硬化型ステンレス鋼であり、主に航空機部品に使われます。

15-5PH	C	Si	Mn	P	S	Ni	Cr	Cu	その他
成分値	0.07以下	1.00以下	1.00以下	0.040以下	0.030以下	3.00 ～5.00	15.00 ～17.00	3.00 ～5.00	Nb 0.15～0.45

機械的性質

15-5PHはSUS304の2倍の強度、耐食性を持ちます。また、標準オーステナイト系に匹敵する耐食性と、硬化性のある高クロムステンレス鋼なみの機械的性質を有します。硬化処理温度が低いため、熱による変形が少ないです。その為、航空機部品に多く使われます。

耐力Ｎ/mm2	引張強さＮ/mm2	伸び％	硬さ(HB)
1000以上	1070以上	12以上	331以上

加工性・特性

冷間圧延後析出硬化熱処理により、マルテンサイト地に微細なＡｌを含む金属間化合物を生じさせることにより非常に高い硬度の得られるステンレスです。析出硬化とは、固溶化（溶体化）熱処理後、時効（析出）処理を行って硬化させることを言います。流通は3/4Hが一般的ですが、冷間圧延加工によって適当な硬度を持った材料の製造が可能です。15-5PHは析出硬化熱処理をする前のS材と処理後のH材があり、切削性は異なります。 SUS15-5PHはSUS304に比較して切削抵抗が小さく、粘りも少ないので、SUS304と同じ条件ならば刃物寿命も延びます。仕上げ加工ではSUSの一般的な条件で問題なく加工できます。粗削りなど加工量が多い場合はS材から加工することをお勧めします。熱処理による寸法収縮は0.040.06％なので、これを織り込んで寸法を出しておきます。

お気軽にご相談ください

この鋼材について問い合わせる

免責事項

本ウェブサイトに掲載する情報には充分に注意を払っていますが、入力ミス、プログラムミス、翻訳ミス等により誤った情報を表示している可能性があり、その内容（技術および規格資料・在庫資料などのすべての提供形態が該当します）について保証するものではありません。株式会社阪神メタリックスは本ウェブサイトの使用ならびに閲覧によって生じたいかなる損害にも責任を負いかねます。
